Optimalizace ultrazvukového svařování: Klíčová řešení pro nástroje a upevnění

Ultrazvukové svařování je nejmodernější technika používaná napříč průmyslovými odvětvími ke spojování termoplastů a tkanin z mikrovláken pomocí vysokofrekvenčních vibrací, třecího tepla a tlaku. Zatímco technologie sama o sobě nabízí neuvěřitelnou rychlost a efektivitu, její úspěch do značné míry závisí na nástrojích a upínačích, které se procesu účastní. Bez přesného vyrovnání a aplikace rovnoměrného tlaku mohou i ty nejpokročilejší svařovací systémy vytvářet nekonzistentní nebo slabé svary, což vede k potenciálním poruchám v kritických aplikacích, jako jsou automobilové díly, elektronika nebo lékařská zařízení. Pochopení toho, jaké typy nástrojů a upínacích přípravků jsou nezbytné, může znamenat rozdíl mezi pevným, spolehlivým a kompromisním spojením.

Při diskuzi ultrazvukové svařovací stroje , nástrojové vybavení obecně odkazuje na dvě kritické součásti: klakson (nebo sonotrodu) a kovadlinu (nebo přípravek). Tyto součásti jsou zodpovědné za přenos ultrazvukových vibrací na obrobky a zajišťují, že jsou během procesu svařování správně vyrovnány a drženy pod správným tlakem. Konstrukce a přesnost těchto nástrojů jsou zásadní pro kvalitu svarů.

Trychtýř je jedním z nejdůležitějších prvků v procesu ultrazvukového svařování. Je navržen tak, aby odpovídal tvaru a materiálu svařovaného obrobku. Trychtýř je vyroben z odolných materiálů, jako je titan nebo hliník, a přenáší ultrazvukovou energii na součásti, což způsobuje lokalizované zahřívání na rozhraní, kde dochází ke svaru. Konstrukce klaksonu však musí brát v úvahu faktory, jako je frekvence, amplituda a tuhost materiálu. Například nesprávně navržená tryska může mít za následek nerovnoměrné rozložení vibrací, což vede ke špatné kvalitě svaru. V mnoha případech musí tvar trychtýře přesně odpovídat obrysu svařovaného dílu, aby byl zajištěn rovnoměrný kontakt a účinný přenos energie. Příliš tuhé nebo nesprávně vyladěné houkačky mohou dokonce poškodit choulostivé části působením nadměrné síly nebo vibrací v nesprávných oblastech.

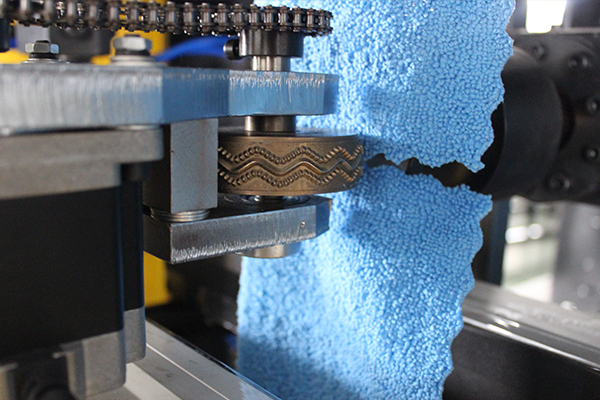

Stejně zásadní je kovadlina nebo přípravek, který při svařování drží obrobek pevně na místě. Přesné upevnění je životně důležité, protože jakékoli vychýlení, pohyb nebo nesprávné rozložení tlaku během svařování může vést k neúplnému spojení nebo slabým svarům. Dobře navržený přípravek poskytuje podporu a zajišťuje, že díly jsou dokonale vyrovnané a nehybné během procesu svařování. To je důležité zejména u složitých nebo vícedílných sestav, kde i nepatrná nesouosost může vést k funkčním poruchám. Přípravky jsou obvykle přizpůsobeny geometrii součásti a jsou navrženy tak, aby rovnoměrně vyvíjely tlak na oblast spoje a vytvořily konzistentní svary.

Jedním z nejkritičtějších faktorů při upevnění je aplikace tlaku. Během ultrazvukového svařování jsou spojované materiály vystaveny tlaku, aby se zajistilo, že díly budou během procesu v těsném kontaktu. Přípravek musí být dostatečně robustní, aby udržoval rovnoměrný tlak bez deformace dílů, zejména pokud jsou tenké nebo jemné. Pokud je vyvíjen příliš velký tlak, může to vést k nadměrnému toku materiálu nebo dokonce k poškození dílů. Naopak příliš malý tlak může mít za následek slabé nebo neúplné svary. Přesné uchycení pomáhá vyhnout se těmto problémům tím, že aplikuje konzistentní sílu na povrch obrobku a zajišťuje, že energie generovaná ultrazvukovými vibracemi je soustředěna ve svarovém spoji.

Dalším důležitým hlediskem pro ultrazvukové svařovací přípravky je materiálová kompatibilita. Materiály použité v přípravku musí být pečlivě vybrány, aby se zabránilo interferenci s ultrazvukovou energií. Některé materiály, jako jsou některé kovy, mohou absorbovat nebo odrážet ultrazvukové vlny, což snižuje účinnost svařovacího procesu. Z tohoto důvodu jsou přípravky často vyrobeny z nereaktivních materiálů, jako je tvrzená ocel nebo specifické polymery, které vydrží namáhání procesu bez ovlivnění přenosu ultrazvukové energie. V některých případech může konstrukce přípravku také obsahovat prvky, jako jsou chladicí kanály nebo chladiče pro řízení tepla generovaného během procesu svařování a zabránění přehřátí nebo deformaci svařovaných dílů.

Kromě přesného upnutí hraje hlavní roli při dosahování úspěšných svarů vyrovnání nástrojů. Houkačka musí být vyrovnána s přípravkem, aby bylo zajištěno, že ultrazvuková energie bude aplikována přesně tam, kde je potřeba. Nesouosost může způsobit nerovnoměrné rozložení energie, což vede ke slabým svarům nebo poškození dílů. Mnoho ultrazvukové svařovací stroje jsou vybaveny přesnými vyrovnávacími systémy a senzory, které zajistí, že trubka a přípravek jsou dokonale vyrovnány před zahájením svařování. To však vyžaduje pečlivou kalibraci a údržbu nástrojů, aby se zabránilo jakémukoli nesouososti během výrobních sérií.

V pokročilejších aplikacích se používají automatizované nástrojové a upínací systémy ke zlepšení rychlosti a přesnosti procesu ultrazvukového svařování. Tyto systémy jsou navrženy tak, aby zvládaly složité geometrie součástí a mohou automaticky upravit nástroje tak, aby vyhovovaly různým velikostem nebo tvarům obrobků. Automatizované systémy také pomáhají snižovat lidskou chybu při polohování a aplikaci tlaku, což vede k konzistentnějším a spolehlivějším svarům. Pro velkoobjemová výrobní prostředí nabízejí automatizované upínací systémy významné výhody, pokud jde o rychlost, opakovatelnost a celkovou efektivitu výroby.
