Ultrazvukové štěrbiny a křížové řezání pro efektivní zpracování tkaniny

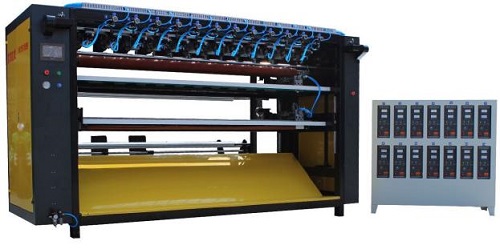

Ultrazvukové štěpení a křížový stroj Nabízí integrované řešení pro vysoce přesné řezání textilu. Toto vybavení, které je navrženo s pokročilou automatizací, kombinuje ultrazvukovou technologii s centralizovanou kontrolou PLC, zefektivňuje celý výrobní proces od odvíjení po řezání, průřez a konečný výstup. Díky jeho efektivním rozvržení a přizpůsobitelným možnostem je vhodný pro různé typy tkanin, zejména ty, které mají elasticitu nebo jemnou texturu.

Specifikace

Model: AH-2200
Napájení: 380V
Výkon generátoru: 800 W × více jednotek
Výstupní frekvence: 20 kHz
Pracovní rychlost: 1–20 metrů/minuta
Šířka štěrbiny: Nastavitelné
Průměr maximálního odvíjení: 800 mm
Průřez: Single Blade / Multi-Blade (8,5n krokový motor)
Motory:

• 3,5 kw servo motor × 1

• 60N krokový motor × 1

• 2,2kw přenosový motor s střídačem × 1
  Systém pohonu: plně automatický
  Hmotnost stroje: 1800–2500 kg
  Procesovací tok: Odvíjení → Mechanické rozřezání → křížové řezání → výstup

Klíčové funkce

1. Automatizovaný provoz
   Systém, který nahrazuje tradiční metody jehly a vlády, je plně automatizován centralizovaným ovládáním PLC. Všechny akce jsou dokončeny postupně, snižování manuální práce a zlepšení účinnosti.

2. Odvíjení ovládané napětí
   Hřídel se rozvíjejícím vzduchem je ovládána napětím vyhrazeným motorem, což umožňuje krmení stabilního materiálu.

3. Automatická korekce okraje
   Systém automatické korekce zajišťuje konzistentní vyrovnání materiálu, sníží míru chyb a zvyšuje přesnost snižování při zachování energetické účinnosti.

4. Nastavitelný řezací mechanismus
   Stroj podporuje lineární svislé řezání a stabilní vysokorychlostní průřez. Hrany hotových tkanin jsou čisté a bez roztřepení, s možností přizpůsobitelné šířky.

5. Přizpůsobitelné možnosti čepele
   Na základě potřeb zákazníků může být nakonfigurována křížová řezání jedné listy tak, aby se zlepšila účinnost produktů větší velikosti.

Konfigurace dvou Blade vs.

Systém dvou blade
Nastavení dvou čepů zahrnuje elektrickou skříňku, hlavní štěrbinu a křížovou jednotku a kompaktní stopu. Tkanina je napájena shora a pohybuje se přímo z horních válců do vertikálních lopatků nad křížovým řezem. Tato kratší procesní cesta je ideální pro elastické materiály, protože minimalizuje protažení a zkreslení.

Každá křížová čepel je nezávisle namontována, což usnadňuje úpravu nebo odstranění na základě požadavků na velikost produktu. Vzdálenost mezi horními a dolními lopatkami může být nastavena až do 800 mm. Upínací válec s reverzní rotací pomáhá materiály čistě padat bez chytání válců.

Systém tří Blade
Tato verze nemá externí elektrickou skříňku a vyžaduje větší instalační oblast. Tkanina je napájena zespodu a řezací sekce funguje jako nezávislá jednotka. Každá ultrazvuková sada čepele odpovídá svisle a zjednodukuje zarovnání a nastavení velikosti.

Po rozřezávání přenáší pohyblivá tyč signály, aby spustila křížové řez. Čelní čepele jsou zarovnány na sdíleném panelu, přičemž mrtvice každého nože je omezena designem. Zatímco nepoužívané čepele lze odstranit, provoz základní desky zůstává sjednocený. Používání méně čepelí může představovat mírné nerovnováhy, takže pro větší velikosti produktů jsou upřednostňovány systémy se dvěma čepicí.

Strukturální úvahy

Vertikální čepele ve verzi tří Blade se nedoporučují být umístěny nad průřezovou sekcí. To by výrazně zvýšilo výšku stroje, ovlivnilo by to stabilitu, snadnou údržbu a logistiku - zejména pro instalace v horních patrech nebo prostřednictvím úzkých přístupových bodů.

Rozsah řezu velikosti

• Minimální křížová velikost: 20 × 20 cm

• Minimální velikost štěrbiny: 15 × 15 cm

Verze pro čtyřky se řídí stejným pracovním principem jako tří Blade, s pouze mírně zvýšenou celkovou výškou.

Tento ultrazvukový stroj a křížový stroj přináší přesné výsledky, přizpůsobitelnou flexibilitu a stabilní výkon-což je spolehlivé řešení pro moderní výrobní prostředí.
