Ultrazvukové svařování: Postup, materiály, nástroje a praktické tipy pro nastavení

Ultrazvukové svařování je proces spojování, který využívá vysokofrekvenční akustické vibrace k vytvoření tepla na rozhraní mezi dvěma částmi. Vibrace jsou aplikovány lokálně, pod tlakem, a materiály se spojují bez hromadného tavení, ke kterému dochází při konvenčním svařování. Je to praktická metoda pro termoplasty, netkané textilie, fólie a některé kovy a stala se známou na výrobních linkách, kde záleží na čistých, rychlých a opakovatelných spojích. V Changzhou Aoheng Machinery není ultrazvukové svařování abstraktním tématem; je to princip strojů, které vyrábíme pro výrobce textilu, netkaných textilií, jednorázových produktů a plastových dílů. Užitečnou částí je pochopení toho, co proces potřebuje od materiálu, nástrojů a nastavení, takže dobrý svar je opakovatelný spíše než náhodný.

Jak funguje proces ultrazvukového svařování

Ultrazvukový svařovací systém má přímou sestavu: napájecí zdroj, převodník, zesilovač, sonotrodu nebo klakson a kovadlinu nebo přípravek. Snímač převádí elektrickou energii na mechanické vibrace, zesilovač nastavuje amplitudu a klakson přenáší tyto vibrace na obrobek. Kovadlina drží součást a tvaruje kontaktní bod. Typický cyklus probíhá v šesti krocích:

1. Díly jsou umístěny v přípravku nebo na kovadlině.
2. Houkačka klesá a dotýká se horní části.
3. Upínací síla je aplikována, aby držela díly pohromadě.
4. Vibrace běží po nastavenou dobu svařování, generují tření a teplo ve spoji.
5. Vibrace se zastaví a díly jsou po dobu držení pod tlakem.
6. Houkačka se zatáhne a spojená sestava se odstraní.

Hlavními parametry jsou frekvence, amplituda, síla, doba svařování a doba výdrže. Systém 20 kHz je běžný pro robustní plastové díly, zatímco 30 až 40 kHz se často volí pro jemnější práci. Vyšší amplituda není automaticky lepší; příliš mnoho může poškodit povrch, poškodit vlákna nebo prasknout křehké části. Doba výdrže je důležitá stejně jako doba svařování, protože spoj musí vychladnout pod tlakem, než se houkačka zatáhne. Pro bodové spojování a malé plastové sestavy může specializovaná stolní jednotka usnadnit nastavení a opakovatelnost a ultrazvukový bodový svařovací stroj AH50Q je praktickým příkladem tohoto přístupu.

Ultrazvukový bodový svařovací stroj AH-50Q pro montáž textilu Stolní bodová svářečka pro netkané kabelky, ušní smyčky na masky a plastové sestavy, s ovládáním pomocí nožního pedálu a formami vzorů pro opakovatelné spoje. Zobrazit produkt →

Které materiály dobře reagují na ultrazvukové svařování

O tom, zda je ultrazvukové svařování vhodné, rozhoduje chování materiálu. Amorfní termoplasty obecně dobře přenášejí vibrace; semikrystalické pryskyřice mohou svařovat, ale obvykle potřebují těsnější procesní okna. Netkané textilie a fólie se spojují prostřednictvím lokalizovaného vlákna nebo povrchové fúze, zatímco tenké kovy se spojují spíše deformací v pevném stavu než tavením. Níže uvedená tabulka poskytuje praktický výchozí bod, ale přesné výsledky závisí na jakosti, tloušťce, přísadách a nástrojích.

Pokud si nejste jisti, zda bude pryskyřice nebo laminát svařovat čistě, začněte s malým vzorkem a zkontrolujte spoj pod zatížením. Necháme si delší sadu poznámky o kompatibilitě materiálů v naší technické knihovně pro týmy, které potřebují hlubší výchozí bod.

Nástroje, konstrukce spojů a detaily, které rozhodují o kvalitě

Nástroje jsou místem, kde mnoho projektů ultrazvukového svařování uspěje nebo selže. Houkačka navržená pro jeden spoj může být špatná pro jiný a přípravek, který se ohne, bude krást energii ze svaru. Důležitá je také konstrukce spoje. Energetický dirigent soustřeďuje vibrace na počáteční kontaktní linii, smykový spoj zajišťuje uložení s přesahem pro pevnější utěsněné sestavy a uspořádání pero a drážka pomáhá vyrovnat díly. U textilií a netkaných textilií řídí rohová strana a vzor kovadliny vzhled, měkkost a kvalitu hran. Opotřebený roh nebo špatně podepřená kovadlina mohou vytvářet nekonzistentní spoje, i když nastavení stroje vypadají správně.

U textilních a netkaných materiálů často rozhoduje rohový profil a vzor kovadliny, zda je spojení měkké, ploché nebo dekorativní. Naše svařovací trychtýře optimalizované pro textil jsou vyrobeny s ohledem na tuto rovnováhu a jsou jedním z tišších důvodů, proč výrobní linka zůstává konzistentní.

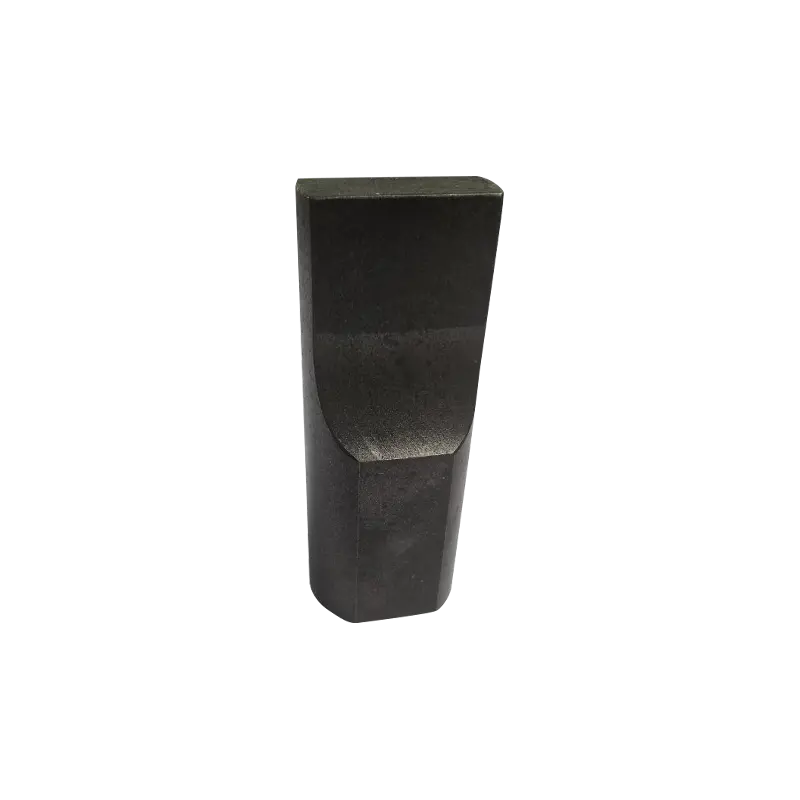

Ultrazvukové svařovací houkačky AH optimalizované pro textilie Ultrazvukové příslušenství pro svařování nebo řezání textilu, nabízené v různých amplitudách a frekvencích pro podporu konzistentního přenosu energie při zpracování netkaných textilií. Zobrazit produkt →

Praktické parametry a kontroly nastavení

Před výměnou stroje zkontrolujte základy. Většina problémů se svařováním není záhadná; jsou to uvolněné příslušenství, špinavý povrch nebo parametr, který se posunul.

• Vysušte materiál, pokud je pryskyřice hygroskopická, a udržujte povrchy bez oleje, prachu a separačních činidel.
• Zkontrolujte tuhost přípravku a podepření součásti; pohyb pod tlakem oslabuje svar.
• Zkontrolujte čelo klaksonu, zda není opotřebené, důlkové nebo nerovnoměrné.
• Ujistěte se, že upínací tlak je konzistentní od cyklu k cyklu.
• Po malých krocích upravte amplitudu a dobu svařování a poté ověřte dobu výdrže.
• Proveďte tahovou zkoušku nebo kontrolu odlupování na skutečném výrobním materiálu, nejen na vzorku ze skladu.

Kde se ve výrobě hodí ultrazvukové svařování

Ultrazvukové svařování se objevuje všude tam, kde je teplo, lepidla nebo stehy nepohodlné. V textiliích a netkaných textiliích se používá pro krajkové efekty, lemování, prošívání, rozřezávání a utěsňování a spojování kompozitů. V jednorázových výrobcích spojuje návleky na boty, čepice, povlaky na polštáře, rukavice a hygienické vložky bez šicích nití. Obalové týmy jej používají pro těsnění a spoje, u kterých je patrná neoprávněná manipulace, zatímco výrobci automobilů a elektroniky jej používají pro malé plastové sestavy a zakončení vodičů. Lékařská výroba na něj spoléhá, ​​když záleží na čisté, opakovatelné vazbě.

V našem vlastním sortimentu se stejné principy objevují v ultrazvukových krajkovacích strojích, quiltovacích strojích, řezacích a příčných řezacích strojích, strojích na jedno použití a jednoúčelových svařovacích jednotkách. naše řada ultrazvukových svařovacích strojů pokrývá formáty ručního, bodového, krycího a plastového svařování, takže správný výchozí bod závisí spíše na spoji než na jednom typu stroje. Pro opravy v terénu, odběr vzorků nebo krátké série vám ruční ultrazvuková svářečka, jako je AH30, poskytuje užitečný most mezi pracovním stolem a výrobní linkou.

AH-30 Ruční ultrazvuková bodová svářečka pro pole a krátké provozy Přenosná ultrazvuková svářečka 28/35 kHz pro bodové spojování tenkých plastů, netkaných textilií a drátů, vhodná pro opravy, vzorkování a krátké výrobní série. Zobrazit produkt →

Bezpečnost, údržba a běžné chyby

Ultrazvukové svařování je obecně čisté, ale není bez rizika. Vysokofrekvenční vibrace mohou časem ovlivnit sluch, takže kryty a ochranu sluchu stojí za to brát vážně. Při jízdě na kole držte ruce v bezpečné vzdálenosti od klaksonu a kovadliny, při výměně nářadí používejte postupy blokování a při práci s plasty, které uvolňují těkavé látky, zajistěte ventilaci nebo odsávání výparů. Na straně údržby pravidelně kontrolujte opotřebení klaksonu, chlazení převodníku, stav kabelů a vyrovnání přípravku. Běžným chybným krokem je snaha o větší výkon, když je skutečným problémem opotřebovaný klakson, ohebný přípravek nebo nekonzistentní rozměry dílů. Dalším předpokladem je, že svar, který vypadá dobře, vydrží i při zatížení; jednoduchá kontrola tahem nebo odlupováním zachytí více problémů než vizuální kontrola.

Výběr správného ultrazvukového svařovacího zařízení

Výběr vybavení začíná materiálem a spojem, nikoli katalogovou stránkou. Zeptejte se, z čeho jsou díly vyrobeny, jak jsou tlusté, jak velká je plocha svaru a jakou dobu cyklu linka potřebuje. Poté zvažte úroveň automatizace: ruční jednotka může stačit pro opravy a maloobjemové práce, zatímco stroj na bázi upínacích přípravků s řízenou silou, časem a držením je lepší pro konzistenci výroby. Důležitá je také podpora nástrojů, protože rohy a přípravky nejsou univerzální. V Changzhou Aoheng Machinery vyrábíme ultrazvuková zařízení pro textilní, netkané, jednorázové a plastové aplikace a dodáváme zákazníkům ve více než třiceti zemích. Tato zkušenost je užitečná, když standardní stroj potřebuje vlastní roh, jinou kovadlinu nebo přípravek přizpůsobený nepohodlnému tvaru součásti.

Pokud vážíte nový ultrazvukový proces, nejspolehlivějším dalším krokem je zkouška vzorku se skutečným materiálem a geometrií spoje. Přineste nám díl, režim selhání a cíl výroby a my vám pomůžeme zúžit formát stroje, nástroje a procesní okno. Ultrazvukové svařování odměňuje přípravu a klidné a dobře podporované nastavení obvykle překonává dlouhý seznam funkcí stroje.
