Co je ultrazvukový svařovací stroj a jak funguje?

Co je ultrazvukový svařovací stroj?

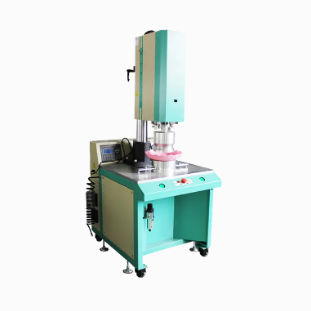

An ultrazvukový svařovací stroj je součástí průmyslového zařízení, které spojuje dva materiály, nejčastěji termoplasty nebo kovy, pomocí vysokofrekvenčních vibrací namísto tepla z vnějšího zdroje nebo lepidel. Stroj přeměňuje elektrickou energii na mechanické vibrace, které jsou následně aplikovány na spojované povrchy. Tato vibrace generuje lokalizované třecí teplo na rozhraní mezi dvěma částmi, změkčuje nebo taví materiál právě tolik, aby vytvořilo pevné, trvalé spojení, když se ochladí. Protože proces nespoléhá na lepidla, rozpouštědla nebo otevřený plamen, je široce považován za čistý, rychlý a opakovatelný způsob spojování vhodný pro velkoobjemová výrobní prostředí.

Na rozdíl od tradičních svařovacích technik, které vyžadují roztavení celé součásti, ultrazvukové svařování soustředí energii přesně na spojnici. Tento cílený přístup snižuje plýtvání materiálem, zkracuje doby cyklů a minimalizuje tepelné namáhání okolních oblastí, což z něj činí preferovanou volbu pro jemné sestavy, jako jsou elektronické součástky, lékařské přístroje a obalové fólie.

Jak funguje ultrazvukové svařování?

Princip činnosti ultrazvukového svařovacího stroje se soustředí na přeměnu elektrické energie na vysokofrekvenční mechanické vibrace, typicky mezi 15 kHz a 70 kHz. Tyto vibrace jsou přenášeny přes řadu přesných komponentů, které zesilují a směrují energii přesně do bodu, kde je potřeba spojení.

Klíčové součásti stroje

Každý ultrazvukový svařovací systém se opírá o koordinovanou sadu dílů, které spolupracují na vytvoření konzistentního svaru:

Svařovací proces krok za krokem

Jakmile je stroj nastaven, vlastní svařovací cyklus proběhne během několika sekund. Pochopení každé fáze pomáhá vysvětlit, proč je proces tak účinný:

• Dvě části, které mají být spojeny, jsou umístěny mezi trychtýřem a kovadlinou, s navrženým kontaktním bodem známým jako energetický ředitel v aplikacích svařování plastů
• Houkačka klesá a vyvíjí kontrolovaný tlak, aby držel díly pevně pohromadě
• Aktivuje se vysokofrekvenční vibrace, která vytváří tření na rozhraní kloubu
• Lokalizované teplo vzniká rychle, změkčuje nebo taví materiál pouze v místě kontaktu
• Při udržování tlaku se vibrace zastaví, což umožní roztavenému materiálu ztuhnout a vytvořit trvalou molekulární vazbu
• Houkačka se zasune a hotový svařený díl se vyjme z přípravku

Celá tato sekvence obvykle zabere méně než jednu sekundu pro malé součásti a pouze několik sekund pro větší nebo složitější sestavy, a proto je ultrazvukové svařování tak vhodné pro automatizované výrobní linky.

Klíčové výhody ultrazvukového svařování

Výrobci volí ultrazvukové svařovací stroje před alternativními metodami spojování z několika praktických důvodů. Tento proces nabízí kombinaci rychlosti, konzistence a materiálové kompatibility, které se může rovnat jen málo jiných technik.

• Extrémně krátké doby cyklu, často pod jednu sekundu, podporují vysoce výkonnou výrobu
• Nejsou vyžadovány žádné spotřební materiály, jako jsou lepidla, rozpouštědla nebo výplňové materiály
• Minimální tepelně ovlivněná zóna snižuje riziko deformace nebo poškození blízkých součástí
• Vysoce opakovatelné výsledky, jakmile jsou parametry správně nastaveny, snižující odchylky mezi díly
• Proces šetrný k životnímu prostředí bez výparů, odplyňování nebo nebezpečných vedlejších produktů
• Kompatibilní s automatizací a robotickou integrací pro nepřetržitou výrobu

Společné aplikace napříč odvětvími

Protože ultrazvukové svařování pracuje se širokou škálou termoplastů, netkaných textilií a určitých kovů, našlo si místo v mnoha průmyslových odvětvích. Konkrétní aplikace obvykle určuje výkon stroje, konstrukci zvukovodu a konfiguraci přípravku.

Ultrazvukové svařování vs jiné metody spojování

Při rozhodování o tom, zda je ultrazvukové svařování tou správnou volbou, pomáhá porovnat jej s jinými běžnými spojovacími technikami, jako je lepení a vypalování.

Toto srovnání ukazuje, proč je ultrazvukové svařování často upřednostňováno ve vysokorychlostních výrobních nastaveních, kde by zpoždění vytvrzování nebo další materiály zpomalily výstup nebo zvýšily náklady.

Výběr správného ultrazvukového svařovacího stroje

Výběr vhodného stroje závisí na typu materiálu, geometrii součásti a požadovaném objemu výroby. Kupující obvykle hodnotí možnosti frekvence v rozsahu od 15 kHz pro větší, odolnější součásti až po 40 kHz nebo vyšší pro malé, jemné součásti. Výkon, konstrukce trychtýře a dostupnost programovatelných ovládacích prvků pro amplitudu, tlak a dobu svařování také hrají významnou roli při přizpůsobení stroje konkrétní aplikaci. Výrobci vyrábějící různé produktové řady často investují do strojů s vyměnitelnými nástroji, takže jedna jednotka může zpracovávat návrhy více dílů bez větších rekonfigurací.

Nejlepší postupy pro optimální kvalitu svaru

Dosažení konzistentních, pevných svarů vyžaduje pozornost jak při nastavení stroje, tak při návrhu součásti. Následující postupy pomáhají minimalizovat vady a zlepšit celkovou pevnost svaru:

• Navrhněte směrovač energie nebo smykový spoj vhodný pro materiál a geometrii součásti
• Přizpůsobte nastavení amplitudy a tlaku konkrétnímu svařovanému termoplastu
• Ujistěte se, že díly jsou správně vyrovnány a upevněny, aby se zabránilo nerovnoměrnému přenosu energie
• Pravidelně kontrolujte a udržujte povrch klaksonu, abyste předešli nesrovnalostem souvisejícím s opotřebením
• Spusťte zkušební svary a sledujte údaje o pevnosti svarů, než se pustíte do plné výroby

Díky kombinaci zdravého designu součástí se správně kalibrovaným vybavením se mohou výrobci spolehnout na ultrazvukové svařovací stroje, které jim zajistí rychlé, čisté a odolné spoje v celé řadě produktů a průmyslových odvětví.
