An automatický ultrazvukový quiltovací stroj je průmyslový systém zpracování textilu, který spojuje a vzoruje více vrstev látky – typicky lícovou látku, výplňový materiál, jako je polyesterový vatelín nebo vata, a podkladovou vrstvu – pomocí vysokofrekvenčních ultrazvukových vibrací spíše než konvenčního prošívání jehlou a nití. Tato technologie nahrazuje mechanické šití přesně řízeným systémem dodávání akustické energie, který generuje lokalizované třecí teplo na rozhraní tkaniny, taví a spojuje vrstvy syntetických vláken dohromady v definovaných bodech nebo podél souvislých vzorů a vytváří tak prošívanou strukturu. Výsledkem je trvale spojená, vzorovaná textilní sestava, která je vizuálně a funkčně ekvivalentní tradičně prošívané přikrývce, ale vyrábí se při výrazně vyšších rychlostech, bez spotřeby nitě, bez prostojů při lámání jehly a bez problémů se zvlněním švů nebo řízením napětí nitě.
Označení „automatické“ se vztahuje k integraci počítačového řízení vzoru, servopohonu řízených systémů podávání látky a automatizovaného monitorování procesu, které umožňuje moderním ultrazvukovým prošívacím strojům provádět složité, víceprvkové prošívané vzory napříč širokými šířkami látky s minimálními zásahy operátora. Současné automatické ultrazvukové quiltovací stroje jsou schopny vyrábět hotové prošívané panely rychlostí 20 až 80 metrů za minutu v závislosti na složitosti vzoru, typu tkaniny a ultrazvukových parametrech – výrobní rychlosti, které by nebylo možné dosáhnout s konvenčními vícejehlovými prošívacími stroji se stejnou hustotou vzoru.
Pochopení toho, jak funguje automatický ultrazvukový prošívací stroj, vyžaduje jasné pochopení fyzikálního mechanismu, kterým ultrazvuková energie spojuje syntetické textilní vrstvy – proces, který se zásadně liší od jakéhokoli mechanického upevňování nebo lepení. Mechanismem vazby je mezimolekulární třecí ohřev, poháněný rychlou cyklickou deformací molekul polymeru pod vlivem vysokofrekvenčního akustického pole.
Když je vibrační ultrazvukový klakson – oscilující při frekvencích 20 kHz, 35 kHz nebo 40 kHz v závislosti na konstrukci stroje – přitlačen na hromadu vrstev syntetické tkaniny při definovaném kontaktním tlaku, akustická energie se šíří materiálem jako vlny tlakového a smykového napětí. Na rozhraních mezi vrstvami tkaniny a uvnitř vláknité struktury samotné tkaniny způsobuje rychlá cyklická mechanická deformace, že se segmenty polymerního řetězce pohybují proti sobě rychlostí příliš vysokou na to, aby se přizpůsobila viskózní relaxace materiálu. Toto vnitřní tření přeměňuje mechanickou energii na tepelnou energii s mimořádnou prostorovou přesností – k ohřevu dochází přesně na materiálových rozhraních a kontaktních místech vláken, kde se koncentruje akustické napětí, spíše než aby bylo aplikováno externě a vedeno dovnitř jako u konvenčních procesů ohřevu.
Lokalizovaný nárůst teploty ve spojovací zóně dosáhne a překročí bod tání polymerů syntetických vláken – typicky 255–265 °C pro polyester – během milisekund od kontaktu s rohovinou. Roztavený polymer proudí pod aplikovaným kontaktním tlakem, promíchává se přes rozhraní vrstvy a vyplňuje intersticiální prostory mezi vlákny ze sousedních vrstev. Když je ultrazvuková energie odstraněna a materiál se ochladí – proces, který trvá jen zlomek sekundy pod neustálým kontaktním tlakem trychtýře – směsný polymer ztuhne do monolitického, kovalentně kontinuálního spojení, které je v mnoha případech strukturálně pevnější než okolní neroztavené vlákno. Jedná se o spojovací mechanismus, který vytváří charakteristický vyvýšený reliéfní vzhled ultrazvukem prošívaných vzorů – stlačené, roztavené spojovací zóny jsou o něco tenčí a hustší než okolní tkanina, což vytváří texturovaný reliéf, který definuje vzor prošívání.
Kompletní automatický ultrazvukový quiltovací stroj integruje několik odlišných subsystémů, které musí pracovat v přesné koordinaci, aby produkovaly konzistentní, vysoce kvalitní prošívaný výstup. Pochopení funkce každé součásti je zásadní pro operátory, techniky údržby a specialisty na nákup, kteří vyhodnocují specifikace stroje.
Ultrazvukový generátor – také nazývaný napájecí zdroj nebo konvertor – je elektrickým srdcem systému. Odebírá standardní střídavý proud ze sítě (typicky 220 V nebo 380 V při 50/60 Hz) a převádí jej na vysokofrekvenční střídavý elektrický signál při provozní frekvenci ultrazvukového systému – nejčastěji 20 kHz pro těžké textilní aplikace nebo 35–40 kHz pro jemnější lepicí práce s vyšším rozlišením. Moderní digitální generátory používají řídicí obvody se smyčkou fázového závěsu (PLL) k nepřetržitému sledování a udržování rezonance se sestavou měnič-posilovač-horn při změně teploty během provozu, což zajišťuje stabilní dodávku energie bez ohledu na změny zatížení. Výstupní výkon generátoru pro quiltovací aplikace se obvykle pohybuje od 500 W do 3 000 W na spojovací hlavu, přičemž vícehlavové stroje nesou více generátorů pracujících synchronizovaně paralelně.
Snímač převádí vysokofrekvenční elektrický signál z generátoru na mechanické vibrace pomocí piezoelektrického jevu. Obsahuje hromadu piezoelektrických keramických disků – obvykle olovnatý zirkoničitan titaničitý (PZT) – které se roztahují a smršťují v reakci na střídavé elektrické pole a generují podélné mechanické oscilace se stejnou frekvencí jako elektrický vstup. Snímač je precizně vyroben tak, aby mechanicky rezonoval při své konstrukční frekvenci a maximalizoval tak účinnost přeměny energie. Amplituda vibrací na výstupní straně převodníku je typicky 5–10 mikronů, která je zesílena zesilovačem a klaksonem na úrovně požadované pro účinné spojení textilií.
Zesilovač je mezilehlá akustická součást, která zesiluje nebo zeslabuje amplitudu vibrací z měniče předtím, než dosáhne klaksonu. Různé poměry boosteru (1:1, 1:1,5, 1:2) umožňují vyladění systému pro různé tloušťky materiálu a požadavky na lepicí sílu. Horn – také nazývaný sonotroda – je komponenta, která se přímo dotýká látky a dodává ultrazvukovou energii do lepicí zóny. Geometrie klaksonu je kriticky důležitá: jeho tvar musí být navržen tak, aby rezonoval na systémové frekvenci a zároveň poskytoval rovnoměrnou amplitudu vibrací po celé pracovní ploše. Pro aplikace prošívání jsou rohy typicky válcové se vzorovanými pracovními plochami – reliéfní vzor na čelní straně rohu definuje vzor prošívání přenesený na látku, s vyvýšenými prvky koncentrujícími ultrazvukovou energii v zamýšlených spojovacích bodech.
V rotačních ultrazvukových prošívacích systémech – konfiguraci používané ve většině automatických vysokorychlostních prošívacích strojů – tkanina nepřetržitě prochází mezi vibračním rohem a rotujícím vzorovaným kovovým válcem nazývaným kovadlina. Kovadlina nese na svém povrchu vyražený vzor prošívání a otáčí se synchronizovaně s rychlostí podávání látky. Mezera mezi rohem a kovadlinou určuje kontaktní tlak aplikovaný na tkaninu v bodech lepení – přesné řízení mezery, které se obvykle dosahuje pomocí servopohonu řízeného polohování rohu, je rozhodující pro konzistentní kvalitu spojení. Příliš malá mezera vytváří nedostatečný tlak pro úplné roztavení a spojení; příliš velká mezera umožňuje odrážení rohu nebo klouzání tkaniny, čímž vznikají nepravidelné nebo neúplné spoje.

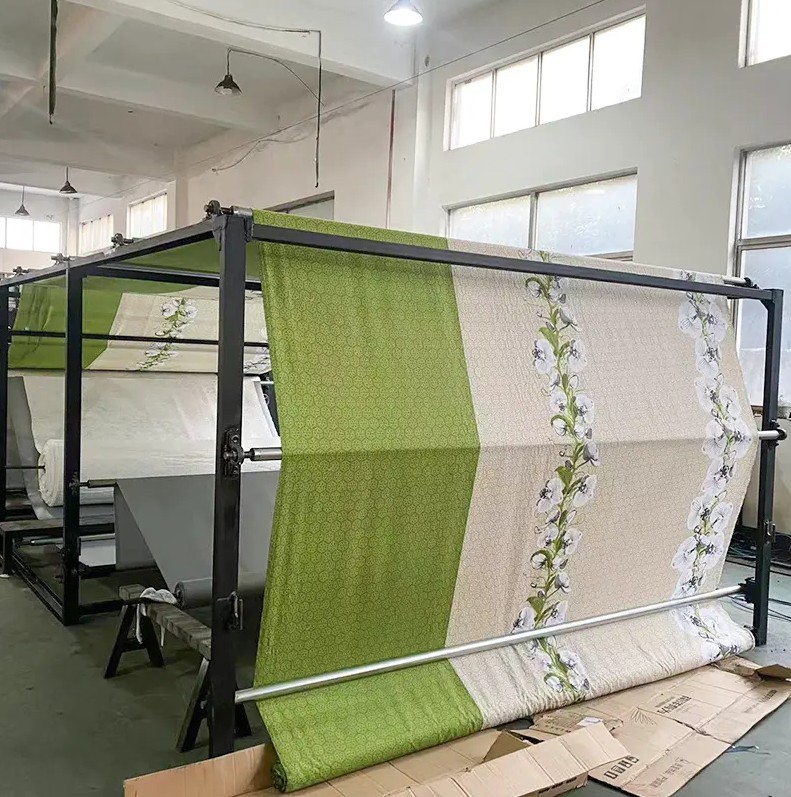

Automatický systém manipulace s tkaninou podává lícovou tkaninu, vatelín a podkladové vrstvy ze samostatných zásobních válců, přesně je vyrovnává, udržuje kontrolované napětí v celé pracovní šířce a protahuje spojený kompozit strojem naprogramovanou rychlostí. Servopoháněné svěrné válce, okrajová vodítka a napínací kladky zajišťují, že všechny vrstvy vstupují do lepicí zóny v dokonalém souladu bez vrásek, zkosení nebo kolísání tahu – což by mohlo způsobit nesouosost vzoru nebo vady spoje v hotovém produktu.
Kompletní výrobní sekvence na automatickém ultrazvukovém quiltovacím stroji sleduje definovaný procesní tok od naložení suroviny až po výstup hotového prošívaného panelu:
„Automatická“ schopnost moderních ultrazvukových prošívacích strojů je realizována prostřednictvím sofistikovaných systémů CNC (počítačové numerické řízení), které řídí každý aspekt provádění vzoru, rychlost stroje a správu procesních parametrů. Ve strojích používajících konfiguraci plochých nebo víceosých spojovacích hlav – na rozdíl od čistě rotačních systémů kovadliny – je spojovací hlava poháněna servomotory po šířce tkaniny, zatímco se tkanina posouvá, a provádí složité naprogramované vzory pod kontrolou polohy s uzavřenou smyčkou s přesností polohování ±0,1 mm nebo lepší.
Knihovny vzorů uložené v řídicí jednotce stroje umožňují operátorům vybrat si ze stovek předprogramovaných návrhů prošívání – od jednoduchých diamantových mřížek po složité květinové, geometrické a vlastní vzory log – a přepínat mezi vzory během několika minut načtením nového programu namísto fyzické výměny nástrojů. U strojů s rotačními kovadlinami vyžadují změny vzoru fyzickou výměnu válečku kovadliny, ale systém automatického vyvolání parametrů stroje automaticky nahraje správné nastavení rychlosti, tlaku a výkonu související s každým vzorem kovadliny, čímž se minimalizuje doba nastavení a chyba obsluhy. Integrace dotykových panelů HMI (rozhraní člověk-stroj) s intuitivní vizualizací vzorů umožňuje méně zkušeným operátorům efektivně nastavit a provozovat výrobu, zatímco funkce záznamu dat nepřetržitě zaznamenávají parametry procesu pro účely sledování kvality a optimalizace procesů.
Výkonnostní výhody a omezení automatických ultrazvukových prošívacích strojů jsou zřejmé při přímém srovnání s konvenčními vícejehlovými prošívacími stroji v rozměrech nejdůležitějších pro výrobce průmyslových textilií:
| Parametr | Ultrazvukové prošívání | Prošívání jehlou |
| Metoda lepení | Ultrazvuková fúze syntetických vláken | Mechanické prošívání nití |
| Spotřeba vlákna | žádný | Vysoké – hlavní náklady na spotřební materiál |
| Rychlost výroby | 20–80 m/min | Typická rychlost 5–20 m/min |
| Prostoj jehly | žádný | Časté a nákladné |
| Kompatibilní materiály | Pouze syntetika (polyester, nylon, PP) | Přírodní a syntetické tkaniny |
| Flexibilita vzoru | Vysoká s CNC; omezena kovadlinkou v rotační | Vysoký s vícejehlovým pantografem |
| Těsnění hran | Ano – lepidla současně utěsňují řezané hrany | Ne – vyžaduje se samostatná úprava hran |
| Odolnost proti vodě na spojovacích bodech | Vynikající – žádné dírky po jehlách | Špatné – perforace jehly umožňuje únik |
Ultrazvukový spojovací mechanismus je zcela závislý na termoplastickém chování syntetických polymerů – schopnosti vláknitého materiálu tavit, téci a znovu ztuhnout za řízených tepelných a tlakových podmínek. Tento základní požadavek definuje jak sílu technologie ultrazvukového prošívání, tak její primární omezení: pracuje výhradně s termoplastickými syntetickými materiály a nedokáže spojit přírodní vlákna, jako je bavlna, vlna nebo hedvábí, která se neroztaví, ale místo toho zuhelnatí nebo se při zahřátí rozloží.
Mezi materiály plně kompatibilní s ultrazvukovým prošíváním patří:
U produktů vyžadujících lícové tkaniny z přírodních vláken – jako jsou prošívané přikrývky potažené bavlnou nebo potahy matrací s vlněným povrchem – lze použít hybridní přístupy, kde termoplastické pojivo poskytuje syntetická síťovina nebo zadní vrstva, zatímco lícová tkanina z přírodních vláken je mechanicky držena stlačenými spojovacími zónami, aniž by bylo nutné, aby se samotná lícní vlákna roztavila. Tento přístup vyžaduje pečlivou optimalizaci procesu pro dosažení přijatelné pevnosti vazby bez poškození povrchu přírodních vláken a je to aktivní oblast vývoje pro výrobce, kteří se snaží rozšířit ultrazvukové prošívání do segmentů prémiového lůžkovin, kterým v současnosti dominuje jehlové prošívání.
Automatické ultrazvukové prošívací stroje slouží širokému a rostoucímu spektru průmyslových sektorů výrobků, přičemž jejich přijetí se zrychluje, protože výrobci uznávají výhody v oblasti produktivity, kvality a nákladů, které tato technologie poskytuje oproti konvenčnímu šití:
Udržování automatického ultrazvukového prošívacího stroje ve špičkovém provozním stavu vyžaduje pozornost ke specifickým způsobům opotřebení a poruch ultrazvukových součástí – které se zásadně liší od mechanických vzorů opotřebení jehlových prošívacích strojů, s nimiž je mnoho techniků údržby textilu více obeznámeno.
Ultrazvukový klakson je součástí systému s nejvyšším opotřebením. Opakovaný kontakt s povrchem tkaniny a kovadliny způsobuje progresivní opotřebení čela rohu, což mění distribuci amplitudy vibrací a případně zhoršuje kvalitu spoje a definici vzoru. Stav čela klaksonu by měl být pravidelně kontrolován – každý týden v prostředí s vysokou produkcí – a klaksony by měly být znovu opracovány nebo vyměněny, když opotřebení čela překročí toleranční specifikaci výrobce. Rohy z titanové slitiny jsou sice dražší než hliníkové alternativy, ale nabízejí výrazně delší životnost a jsou preferovaným materiálem pro kontinuální quiltovací aplikace.
Piezoelektrický měnič vyžaduje pravidelnou kontrolu na keramické praskliny – poruchový režim způsobený mechanickým nárazem, přetočením čepu spojujícího měnič se zesilovačem nebo provozem při rezonančních frekvencích výrazně posunutých oproti konstrukci nahromaděným opotřebením nebo teplotními změnami. Provoz generátoru v režimu řízeném amplitudou spíše než v režimu řízeném výkonem snižuje namáhání převodníku tím, že udržuje stálou amplitudu vibrací bez ohledu na kolísání zatížení, čímž se prodlužuje životnost převodníku. Kalibrace generátoru a ověřování rezonanční frekvence by se měly provádět čtvrtletně jako součást programu strukturované preventivní údržby, aby bylo zajištěno, že celý systém bude i nadále fungovat se špičkovou účinností přeměny energie po celou dobu své životnosti.
